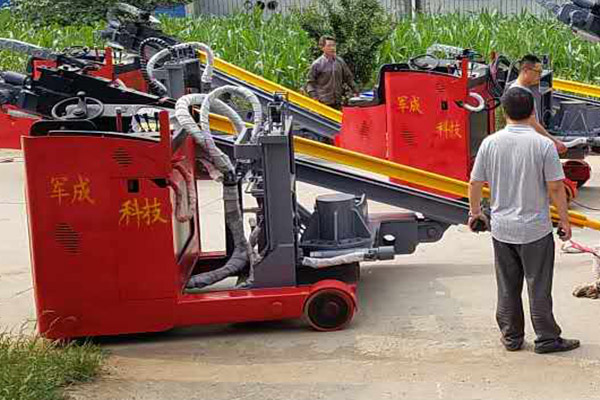

捣炉机前轮与后轮装置为三轮行走式。前两个为主动轮，各由一台带行星减速器的车轮油马达驱动;后一个为被动轮，起支承与转向的作用，转向时通过一个转向油缸推拉偏心机构即可使车轮作水平摆动。

捣炉机工作机构为一个带操作臂的四连杆机构。主要有3种功能：操作臂摆动，由两个摆动油缸控制，用以调节操作臂的摆动角度;操作臂前后伸缩，由一个伸臂油缸控制，以实现工作时将操作臂伸出，不工作时将操作臂缩回的要求;推刮卸料，由一个带导向套筒和刮削环的油缸控制，用以实现装料箱卸料。为避免因操作工具意外地与炉内电极接触而使机身带电，四连杆机构与机架之间的各联结点均采取绝缘措施。

捣炉机在开机前要注意什么?

1 、必须检查液压油箱内油量是否充足，油位必须达到正常油位标志线。加油时，必须按照加油操作说明进行，以严防杂质进入油箱，液压油的油位及油温可以在液压油表上检查到。捣炉机在运行过程中，油温不能超过60oC 至75 OC 。

2 、必须检查水箱内水量是否充足，水位必须注满水箱三分之二以上。加水时，必须按照贴在机器上的加水操作说明进行。在操作中，水温不能超过60 OC ，且每班必须进行至少一次换水。以确保水箱内水温处于常温状态。

3 、在第一次开机前，还必须检查油泵电机的转向。为此，可将电机瞬时通电。观察电机轴的转向，正确的转向是顺时针方向，此方向还标志着箭头指示，若电机转向错误，可将接线插销上的两相电源互换即可。

4 、在第一开机前，还必须检查水泵电机的转向，为此可将电机瞬时通电。观察电机轴的转向，正确的转向是顺时针方向，此方向还标志着箭头指示，若电机转向错误，可将接线插销上的两相电源互换即可。

5 、在机器满负荷运行前必须将所有控制阀空载运行数次，以便液压系统中残余气体进入油箱内。

6 、在启动电机后，一定要注意：a 严格注意有无外汇液压油：b 仔细听有无异常的噪声，查看电动机有无重负，有无异常噪声出现;c 用手触热摸各管路及阀件，各管路及阀件有无冲击，柱塞泵及双联齿轮泵各部份温升是否正常(每10 分钟升高1 OC 属正常)，如果发现异常情况，应立即停车，查找原因并及时修复。
